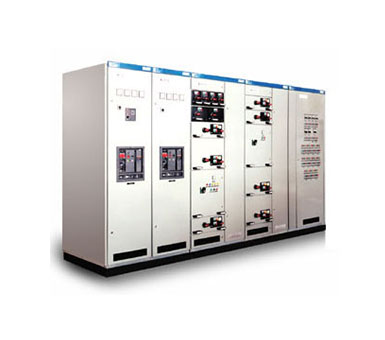

MNS低压抽屉式成套开关柜

MNS  低压抽屉式成套开关柜

概述

MNS低压开关柜为封闭式户内成套设备，其技术先进生产工艺成熟可靠，结构紧凑，便于安装与维护，MNS低压开关柜共用202种零部件，可任意组合成各种不同规格的装置，柜架构件的标准化，通用程度较高。框架选用带25㎜模数孔的C型材，用自攻螺钉、高强度连接件组装而成，柜架的装配精度高。开关柜安装的单元回路较多，占地面积小。

MCC柜功能单元用钢板分隔，互相独立于，单元结构紧凑，容量大，功能强。各类型功能单元可以在一个柜体内单一组装，也可以混合组装，其有效安装高度为1800㎜，根据方案自由组合。

主母线室位于柜体背部，电气室位于柜体前部，电缆出线室位于柜前右部，三室相对独立分隔，能有效防止事故扩大，安装、使用、维护方便。
