GCS低压抽屉式成套开关柜

发布日期:2020-06-09 浏览次数:2109

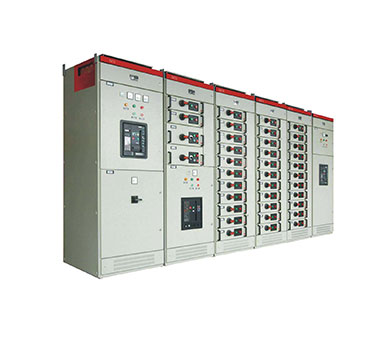

GCS 低压抽屉式成套开关柜

概述

1、柜体结构

开关柜柜壳选用带模数孔的8MF型材,用自攻螺钉和高强度螺栓组合而成,柜体装配精度高,结构件的标准化、通用化程度高。

开关柜分设备安装室、电缆室和母排室三个区域,相互隔离、可靠地防止事故扩大,便于安装和维修。

2、柜体结构型式的分类

3、柜体结构型式的分类可分为抽屉式结构及固定式结构两种型式。


动力中心(PC)

选用主开关接线方式都为插入式,并采用机械操作机构使元件带明显的合闸,试验和分断位置。开关可通过导轨抽出便于更换与检修。

电动机控制中心(MCC)

对额定电流为400A以下的电动机回路或照明馈电回路,制造成抽屉式结构,每一电器单元为一抽屉单元。电器设备固定安装在柜体横梁上为固定式结构,但每个小室均用托板分隔,如大容量的MCC柜等。
