概述

交流低压配电屏（以下简称配电屏），适用于发电厂、变电站、厂矿企业中作为交流50Hz，额定电压380V及以下的低压配电系统中动力、配电、照明之用。本配电屏户内安装，为开启式双面维护的低压配电装置。

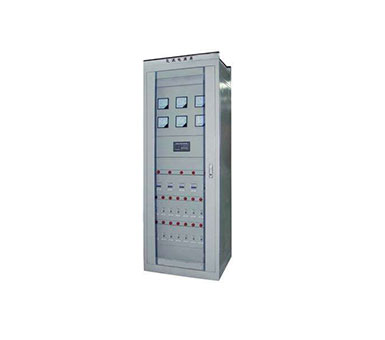

配电屏基本结构采用薄钢板及角钢焊接组合而成。屏前有门。屏面上方有仪表板，为可开启的小门，可装设指示仪表，维护方便。组合并列拼装的屏，屏间加有隔板，减少了事故扩大的可能。主母线安装在屏后上方，并设有母线防护罩，以防止上方坠落金属物而引起主母线短路。

配电屏具有良好的保护接地系统，主接地点焊接在骨架的下方，仪表门也有接地点与壳体互连。中性母线装置在屏下方的绝缘子上。

多屏并列时，始端屏与终端屏的左右两侧，可加装防护板。

配电屏屏宽尺寸400、600、800mm和1000mm四种，每一个屏都可作为一个独立单元，并且能以屏为单元组成各种不同的方案。
